Información de producción

Este gran taller con estructura de acero de dos vanos está diseñado específicamente para apoyar la fabricación de productos de alfombras.  Su diseño más sólido presenta una distribución espaciosa con un ancho de 36 metros, una longitud de 100 metros y una altura de 7,5 metros, lo que lo hace ideal para albergar equipos y materiales de producción a gran escala.

 (Ubicación del proyecto: Uzbekistán)

La estructura de acero garantiza durabilidad, flexibilidad, y eficiencia, proporcionando una base confiable para operaciones de producción de alfombras de alta calidad.

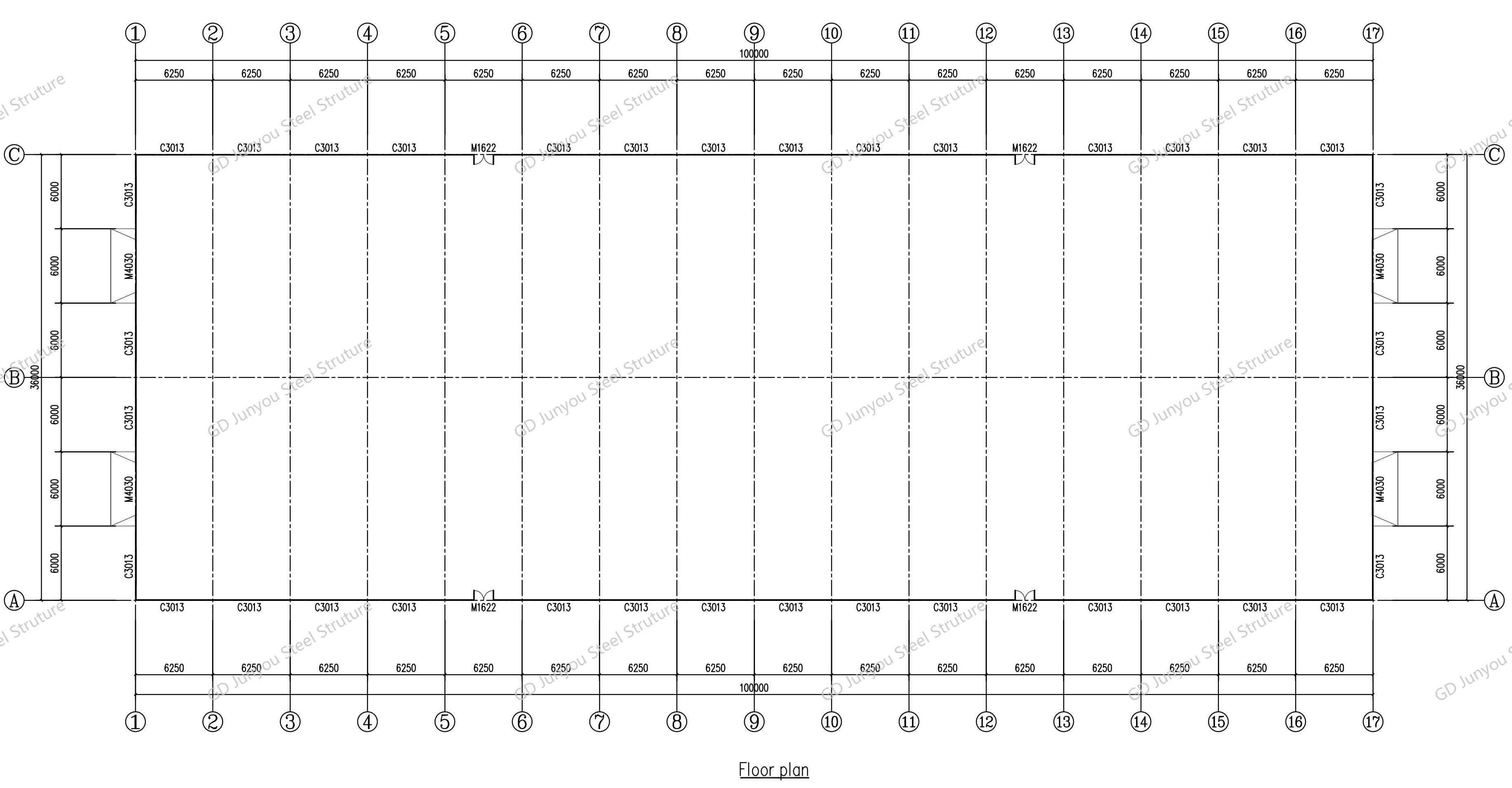

Diseño de taller de acero.

Especificación de diseño de estructura de acero.

1. Cargas

Carga muerta del tejado: 0,25 kN/m 2

Carga viva del tejado: 0,3 kN/m2

Velocidad del viento o carga de viento: 100 km/h

Antisísmico: 7 grado

2. Materiales (Q235B/Q355B)

• Columna de acero: HN350X175X7X10mm (20,7 toneladas)

• Columna de viento:  HN300X150X6.5X9 (2,42 toneladas)

• Viga de acero:  HN300X150X6.5X9 (25,75 toneladas)

• Tirante:    ∅89X3,0 (3,98 toneladas)

• Arriostramiento de columnas:    Barra de acero ∅22 (0,72 toneladas)

• Arriostramiento horizontal:  Barra de acero ∅22 (1,06 toneladas)

• Rodillera:  L50X3.0 (1,17 toneladas)

• Triforio:  [16 barras en U (2,88 toneladas)

• Correa del techo (galvanizada):  C160*60*20*2.0 (20 toneladas)

• Correa de pared (galvanizada):  C160*60*20*2,0 (10,26 toneladas)

• Placa de conexión:  Placa de acero de 6 mm ~ 20 mm (6,48 toneladas)

• Panel de techo:  Panel sándwich EPS de 50 mm (3694 m2)

• Panel de pared:  Panel sándwich EPS de 50 mm    (2082 m2)

• Puerta corredera: W4000*H3000 (4 unidades)

• Puerta de acero:  W1600*H2200 (4 unidades)

• Ventana corredera de aluminio:  W3000*H1250 (36 unidades)

• Canalón: 2,0 mm galvanizado (304 m)

• Tubería de bajada:  ∅110 PVC con accesorios (396m)

• Recorte: chapa de acero de 0,5 mm (1532 m)

3. Soldadura

El tamaño mínimo de la soldadura en ángulo para cualquiera que no esté definido en el

Los dibujos serán de 6 mm con soldadura completa.

4. Sujetadores (pernos y tuercas) para unir

Pernos de alta resistencia Clase 10.9 utilizados para conectar las columnas de acero y

Pernos de alta resistencia tipo presión Clase 10.9 utilizados para conectar el

elementos constructivos.

5. Desoxidación y pintura

Granallado a 2.5 y Aplicación de Pintura con lo siguiente

2 capas de pintura primaria antioxidante de 80 micras.

1 capa de pintura de acabados alquídica de 30-40 micras.

Las ventajas del taller de estructura de acero.

• Alta resistencia y durabilidad

• Ligero, reduciendo los costos de cimentación

• Construcción rápida con componentes prefabricados

• Diseño flexible para grandes luces y espacios abiertos

• Rentable y reduce el desperdicio

• Respetuoso con el medio ambiente y reciclable

• Resistente a los desastres naturales

• Requisitos de mantenimiento bajos

• Ampliable y fácil de modificar

• Aspecto moderno y estético

Aplicación de taller de estructura de acero.

Función de diseño

• Plantas de fabricación

• Talleres de reparación de vehículos y equipos

• Instalaciones de almacenamiento en frío

• Instalaciones de energía y servicios públicos

• Plantas de procesamiento industrial

• Edificios Agrícolas
